Bộ mã hóa xung vòng quay (Encoder) Omron E6B2-CWZ6C 1000P/R, 1024P/R, 360P/R,500P/R 2M do Etech Việt Nam cung cấp. Encoder tương đối 360, 500, 1000, 1024 xung/vòng, trục 6mm, Ф40mm, 12-24VDC.

Encoder Omron E6B2-CWZ6C 1000P/R, 1024P/R, 360P/R,500P/R 2M

Bộ mã hóa vòng quay Omron E6B2-CWZ6C 1000P/R 2M OMS

https://etechvietnam.com/san-pham/omron-e6b2-cwz6c-1000p-r-2m/

Thông số kĩ thuật E6B2-CWZ6C 1000P/R

– Phân loại: Phát xung tương đối
– Hình dạng: Loại trục ø6mm
– Đường kính: ø50mm
– Nguồn cấp: 5 VDC (−5%)-24 VDC (+15%), ripple (p-p): 5% max.
– Độ phân giải: 1000 xung/vòng
– Pha ngõ ra: Pha A, B, Z
– Ngõ ra điều khiển: NPN Collector hở
– Thời gian đáp ứng: Max. 1µs
– Tần số đáp ứng: Max. 100kHz
– Kiểu đấu nối: Dây cáp dài tiêu chuẩn 2 m
– Phụ kiện: Hướng dẫn sử dụng Chú ý: Khớp nối, giá đỡ, cờ lê đầu hex được bán riêng
– Cấp bảo vệ: IEC 60529 IP64, Tiêu chuẩn trong nhà: chống dầu, chống nước, chống bụi
– Trọng lượng: Khoảng 400g

Kích thước

E00000509597

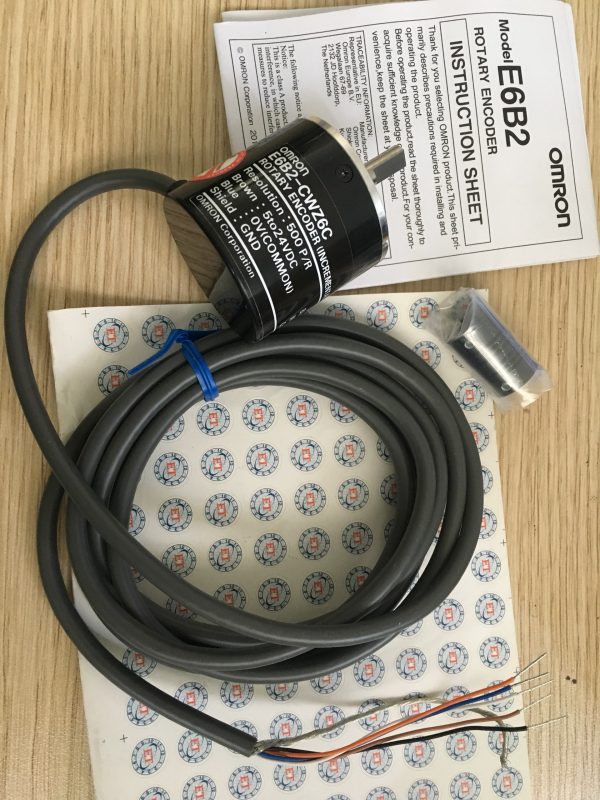

Bộ mã hóa vòng quay Omron E6B2-CWZ6C 500P/R

E6B2-CWZ6C 500P/R 2M

https://etechvietnam.com/san-pham/omron-e6b2-cwz6c-500p-r-2m/

Thông số kĩ thuật E6B2-CWZ6C 500P/R

– Phân loại: Phát xung tương đối
– Hình dạng: Loại trục ø6mm
– Đường kính: ø50mm
– Nguồn cấp: 5 VDC (−5%)-24 VDC (+15%), ripple (p-p): 5% max.
– Độ phân giải: 500 xung/vòng
– Pha ngõ ra: Pha A, B, Z
– Ngõ ra điều khiển: NPN Collector hở
– Thời gian đáp ứng: Max. 1µs
– Tần số đáp ứng: Max. 100kHz
– Kiểu đấu nối: Dây cáp dài tiêu chuẩn 2 m
– Phụ kiện: Hướng dẫn sử dụng Chú ý: Khớp nối, giá đỡ, cờ lê đầu hex được bán riêng
– Cấp bảo vệ: IEC 60529 IP64, Tiêu chuẩn trong nhà: chống dầu, chống nước, chống bụi
– Trọng lượng: Khoảng 400g

Kích thước

E00000509597

Bộ mã hóa vòng quay Omron E6B2-CWZ6C 360P/R

E6B2-CWZ6C 360P/R 2M

https://etechvietnam.com/san-pham/omron-e6b2-cwz6c360p-r/

Encoder E6B2-CWZ6C 360P/R 2M hoạt động với nguồn điện áp cấp 5 VDC –5% to 24 VDC +15%, cường độ dòng điện 70 mA. Thiết bị có phân giải 360 xung/vòng, cấu hình đầu ra PNP open-collector. Bảng dưới đây thể hiện thông số kỹ thuật chi tiết của sản phẩm:

Thông số kỹ thuật E6B2-CWZ6C 360P/R 2M

– Điện áp nguồn cấp: 5 VDC –5% to 24 VDC +15%

– Cường độ dòng điện: 70 mA

– Phân giải (xung/vòng): 360

– Cấu hình đầu ra: PNP open-collector

– Pha ra A, B, Z

– Tốc độ hồi đáp:100 kHz

– Tiêu chuẩn bảo vệ IEC 60529: IP50

– Khối lượng ~100g

Encoder E6B2-CWZ6C 360P/R 2M có đặc điểm nào khác?

– Hoạt động và lưu trữ trong môi trường có độ ẩm từ 35% đến 85%.

– Chênh lệch pha giữa các đầu ra: 90 ° ± 45 ° giữa A và B (1/4 T ± 1/8 T).

– Tốc độ tối đa cho phép 6.000 r / phút.

Đặc điểm chung của Encoder E6B2 Omron

– Khả năng chống rung khi có sự phá hủy: 10 đến 500 Hz, biên độ gấp đôi 150 m / s 2 hoặc 2 mm trong 11 phút 3 lần mỗi lần theo các hướng X, Y và Z.

– Nguyên vật chính cấu tạo nên E6B2 là nhôm ABS, thép SUS420J2, đây đều là những vật liệu có độ bền cao, có khả năng chống chịu trong môi trường khắc nghiệt.

Kích thước

e6b2
